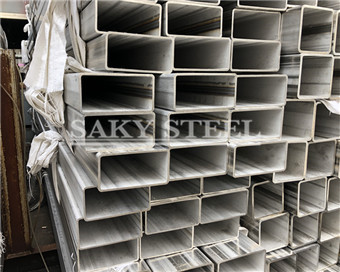

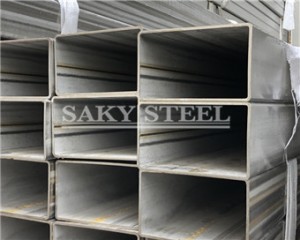

Nerūdijančio plieno stačiakampio vamzdžio vamzdis
Trumpas aprašymas:
| Nerūdijančio plieno stačiakampio vamzdžio specifikacija |
| Dydis | 10 x 20, 12,75 x 25,4, 10 x 30, 15 x 30, 20 x 40, 20 x 50, 25 x 50, 20 x 60, 40 x 60, 40 x 80, 45 x 75, 50 x 100 |
| Pažymiai | TP - 304,304L, 316,316L, 201 |
| Standartai | A554 - A778 - A789 - A790 |
| Sienos storis | .049 ″ iki .375 |
| Ilgio tolerancija | Komercinis ilgis: 6000 mm +/- 30 mm Ištaisykite ilgį: nuo 1200 mm iki 12000 mm, o tolerancija iki -0/+ 5 mm |
| Baigti | Šlifuotas smėlio 120–600, besiūlis, suvirintas, valytas, marinuotas, tirpalas atkaitintas ir marinuotas iki OD 219.1mm, veidrodis poliruotas |
„Saky Steel Industries“ galime pritaikyti idealų 304 stačiakampį plieninį vamzdį jūsų unikaliam pritaikymui. Kreipkitės į „Saky Steel Industries“, kad patvirtintumėte prieinamumą ir kainą.
| SS stačiakampių vamzdžių dydžiai: |
SS Rectangular Tubes are finished in accordance with customer needs regarding dimensional and wall thickness specifications as well as heat treatment for more demanding applications. Apskritai nerūdijančio plieno stačiakampis vamzdis gaminamas pagal dabartinius standartų API, ASTM ir ASME. Jei reikia specialiems projektams, mes taip pat galime tiekti didelio skersmens stačiakampius vamzdelius.
SS stačiakampio vamzdžio standartiniai dydžiai, svorio diagrama
| Lydinys | Aukštis a | Plotis b | Siena | Ilgis | Svoris kiekvienas | Baigti |
|---|---|---|---|---|---|---|
| 304 / 316L | 1 ″ | 1-1/2 ″ | 11 Ga | 20 ′ | 36.8 # | Malūno apdaila |
| 304 / 316L | 1 ″ | 2 ″ | 11 Ga | 20 ′ | 45.4 # | Malūno apdaila |
| 304 / 316L | 1 ″ | 2 ″ | 16 Ga | 20 ′ | 25.4 # | Malūno apdaila |
| 304 / 316L | 1-1/2 ″ | 2 ″ | 11 Ga | 20 ′ | 53.2 # | Malūno apdaila |
| 304 / 316L | 1-1/2 ″ | 2 ″ | 11 Ga | 24 ′ | 63.84 # | Malūno apdaila |
| 304 / 316L | 1-1/2 ″ | 2-1/2 ″ | 11 Ga | 20 ′ | 61.2 # | Malūno apdaila |
| 304 / 316L | 1-1/2 ″ | 3 ″ | 11 Ga | 20 ′ | 69.4 # | Malūno apdaila |
| 304 / 316L | 2 ″ | 3 ″ | 11 Ga | 20 ′ | 77.6 # | Malūno apdaila |
| 304 / 316L | 2 ″ | 3 ″ | 7 Ga | 20 ′ | 113.4 # | Malūno apdaila |
| 304 / 316L | 2 ″ | 3 ″ | 1/4 ″ | 20 ′ | 154,8 # | Malūno apdaila |
| 304 / 316L | 2 ″ | 4 ″ | 11 Ga | 20 ′ | 94 # | Malūno apdaila |
| 304 / 316L | 2 ″ | 4 ″ | 7 Ga | 20 ′ | 138 # | Malūno apdaila |
| 304 / 316L | 2 ″ | 4 ″ | 1/4 ″ | 20 ′ | 189.4 # | Malūno apdaila |
| Nerūdijančio plieno stačiakampio vamzdžio matmenys, standartiniai dydžiai |
| Stačiakampis nerūdijančio plieno vamzdeliai - dydžiai ir svoris vienai pėdai | |||||||
| Matuoklis | 18 | 16 | 14 | 11 | 7 | 1/4 | 3/8 |
| Coliai | 0,049 | 0,065 | 0,083 | 0,120 | 0,180 | 0,250 | 0,375 |
| 1/2 x 3/4 | 0,38 | 0,05 | |||||
| 1/2 x 1 | 0,50 | 0,65 | 0,82 | 1.13 | |||
| 1/2 x 1-1/2 | 0,63 | 0,83 | 1.03 | 1.45 | |||
| 1/2 x 2 | 0,82 | 1.08 | 1.37 | 1,93 | 2.09 | ||
| 3/4 x 1 | 0,56 | 0,74 | 0,92 | 1.29 | |||
| 3/4 x 1-1/4 | 0,63 | 0,83 | 1.03 | 1.45 | 2.17 | ||
| 3/4 x 1-1/2 | 0,99 | 1,25 | 1,77 | ||||
| 3/4 x 2 | 0,89 | 1.17 | 1.48 | 2.09 | |||
| 1 x 1-1/4 | 0,99 | 1,25 | 1,77 | ||||
| 1 x 1-1/2 | 0,82 | 1.08 | 1.37 | 1,93 | |||
| 1 x 2 | 0,97 | 1.27 | 1.51 | 2.26 | 3.63 | ||
| 1 x 2-1/2 | 1.49 | 1,88 | 2.66 | ||||
| 1 x 3 | 1.30 | 1.69 | 2.14 | 3.06 | 4.46 | 6.01 | |
| 1 x 4 | 2.72 | 3.88 | 5.68 | 7.67 | |||
| 1-1/2 x 2 | 1.49 | 1,88 | 2.66 | ||||
| 1-1/2 x 2-1/2 | 1.30 | 1.69 | 2.14 | 3.06 | 4.46 | 6.01 | |
| 1-1/2 x 3 | 1,93 | 2.45 | 3.48 | 5.28 | |||
| 1-1/2 x 4 | 1.81 | 2.38 | 3.03 | 4.33 | 5.30 | 7.58 | |
| 2 x 3 | 2.72 | 3.88 | 5.68 | 7.67 | |||
| 2 x 4 | 3.29 | 4,97 | 6.90 | 9.35 | 13.64 | ||
| 2 x 5 | 5.67 | 8.06 | 10.89 | ||||
| 2 x 6 | 6.26 | 9.27 | 12.68 | 18.52 | |||
| 2 x 8 | 8.02 | 11.90 | 16.35 | 23.53 | |||
| 2 x 10 | 9.46 | 14.07 | 18.77 | 28.53 | |||
| 3 x 4 | 5.67 | 8.06 | 10.89 | ||||
| 3 x 5 | 6.26 | 9.27 | 12.68 | 18.52 | |||
| 3 x 6 | 7.22 | 10.52 | 13.80 | 21.03 | |||
| 4 x 6 | 8.02 | 11.90 | 16.35 | 23.35 | |||
| 4 x 8 | 9.46 | 14.07 | 18.77 | 28.53 | |||
| 4 x 10 | 22.71 | 33.54 | |||||
| 26.03 | 38.55 | ||||||
| 6 x 8 | 22.51 | 33.35 | |||||
| 6 x 10 | 26.27 | 38.91 | |||||
| Visa medžiaga, pagaminta pagal ASTM A554 specifikaciją (naujausia peržiūra) | |||||||
| Nerūdijančio plieno stačiakampio vamzdžio sienos storis ir stačiakampio vamzdžio tvarkaraštis: |
| Matuoklis | Storio diapazonas (coliai) | Tipinė vertė (coliai) |
|---|---|---|
| 22 | 0,028 | |
| 20 | 0,031–0,035 | 0,035 |
| 19 | 0,038 - 0,042 | 0,042 |
| 18 | 0,049 | |
| 17 | 0,053–0,058 | 0,058 |
| 16 | 0,060–0,065 | 0,065 |
| 15 | 0,072 | |
| 14 | 0,075–0,085 | 0,083 |
| 13 | 0,087–0,097 | 0,095 |
| 12 | 0,101 iki 0,111 | 0,109 |
| 11 | 0,112 iki 0,122 | 0,12 |
| 10 | 0,126–0,136 | 0,134 |
| 9 | 0,140–0,150 | 0,148 |
| 8 | 0,157–0,167 | 0,165 |
| 7 | 0,175–0,185 | 0,18 |
| Nerūdijančio plieno stačiakampio vamzdžio slėgio įvertinimas |
| AVE. Sienos coliai | Min derlingumo stiprumas (PSI) | Min tempimo stiprumas (PSI) | Teorinis sprogimo slėgis * (psi) | Darbinis slėgis (PSI) 25% sprogimo | Teorinis derliaus taškas ** (PSI) | Griūties slėgis *** (psi) | |
|---|---|---|---|---|---|---|---|
| 0,250 | 0,020 | 30 000 | 75 000 | 14,286 | 3 571 | 5 714 | 4,416 |
| 0,250 | 0,028 | 30 000 | 75 000 | 21 649 | 5,412 | 8 660 | 5 967 |
| 0,250 | 0,035 | 30 000 | 75 000 | 29,167 | 7,292 | 11 667 | 7,224 |
| 0,250 | 0,049 | 30 000 | 75 000 | 48 355 | 12,089 | 19 342 | 9 455 |
| 0,250 | 0,065 | 30 000 | 75 000 | 81 250 | 20,313 | 32 500 | 11 544 |
| 0,375 | 0,020 | 30 000 | 75 000 | 8 955 | 2239 | 3 582 | 3 029 |
| 0,375 | 0,028 | 30 000 | 75 000 | 13,166 | 3 292 | 5 266 | 4 145 |
| 0,375 | 0,035 | 30 000 | 75 000 | 17,213 | 4 303 | 6,885 | 5 077 |
| 0,375 | 0,049 | 30 000 | 75 000 | 26 534 | 6 634 | 10,614 | 6,816 |
| 0,375 | 0,065 | 30 000 | 75 000 | 39 796 | 9 949 | 15,918 | 8 597 |
| 0,500 | 0,020 | 30 000 | 75 000 | 6 522 | 1630 | 2 609 | 2 304 |
| 0,500 | 0,028 | 30 000 | 75 000 | 9,459 | 2 365 | 3 784 | 3 172 |
| 0,500 | 0,035 | 30 000 | 75 000 | 12,209 | 3 052 | 4,884 | 3 906 |
| 0,500 | 0,049 | 30 000 | 75 000 | 18,284 | 4 571 | 7,313 | 5 304 |
| 0,500 | 0,065 | 30 000 | 75 000 | 26 351 | 6 588 | 10,541 | 6 786 |
| 0,500 | 0,083 | 30 000 | 75 000 | 37,275 | 9,319 | 14,910 | 8 307 |
| 0,625 | 0,020 | 30 000 | 75 000 | 5 128 | 1,282 | 2 051 | 1,859 |
| 0,625 | 0,028 | 30 000 | 75 000 | 7,381 | 1,845 | 2 953 | 2 568 |
| 0,625 | 0,035 | 30 000 | 75 000 | 9,459 | 2 365 | 3 784 | 3 172 |
| 0,625 | 0,049 | 30 000 | 75 000 | 13,947 | 3 487 | 5 579 | 4,335 |
| 0,625 | 0,065 | 30 000 | 75 000 | 19 697 | 4 924 | 7,879 | 5 591 |
| 0,625 | 0,083 | 30 000 | 75 000 | 27,124 | 6 781 | 10,850 | 6,910 |
| 0,625 | 0,095 | 30 000 | 75 000 | 32 759 | 8,190 | 13 103 | 7 734 |
| 0,625 | 0,109 | 30 000 | 75 000 | 40,172 | 10 043 | 16,069 | 8 639 |
| 0,750 | 0,028 | 30 000 | 75 000 | 6,052 | 1,513 | 2,421 | 2 156 |
| 0,750 | 0,035 | 30 000 | 75 000 | 7 721 | 1 930 | 3 088 | 2669 |
| 0,750 | 0,049 | 30 000 | 75 000 | 11,273 | 2 818 | 4 509 | 3 664 |
| 0,750 | 0,065 | 30 000 | 75 000 | 15 726 | 3 931 | 6 290 | 4 749 |
| 0,750 | 0,083 | 30 000 | 75 000 | 21,318 | 5 330 | 8 527 | 5 905 |
| 0,750 | 0,095 | 30 000 | 75 000 | 25 446 | 6 362 | 10,179 | 6 637 |
| 0,750 | 0,109 | 30 000 | 75 000 | 30,733 | 7,683 | 12,293 | 7,453 |
| 0,750 | 0,120 | 30 000 | 75 000 | 35,294 | 8,824 | 14,118 | 8,064 |
| 0,875 | 0,020 | 30 000 | 75 000 | 3 593 | 898 | 1,437 | 1,340 |
| 0,875 | 0,028 | 30 000 | 75 000 | 5 128 | 1,282 | 2 051 | 1,859 |
| 0,875 | 0,035 | 30 000 | 75 000 | 6 522 | 1630 | 2 609 | 2 304 |
| 0,049 | 30 000 | 75 000 | 9,459 | 2 365 | 3 784 | 3 172 | |
| 0,875 | 0,065 | 30 000 | 75 000 | 13 087 | 3,272 | 5 235 | 4 126 |
| 0,875 | 0,083 | 30 000 | 75 000 | 17 560 | 4 390 | 7,024 | 5 152 |
| 0,875 | 0,095 | 30 000 | 75 000 | 20,803 | 5,201 | 8,321 | 5 807 |
| 0,875 | 0,109 | 30 000 | 75 000 | 24,886 | 6,221 | 9 954 | 6 543 |
| 0,875 | 0,120 | 30 000 | 75 000 | 28 346 | 7 087 | 11,339 | 7 100 |
| 1.000 | 0,028 | 30 000 | 75 000 | 4 449 | 1,112 | 1,780 | 1,633 |
| 1.000 | 0,035 | 30 000 | 75 000 | 5 645 | 1 411 | 2 258 | 2 027 |
| 1.000 | 0,049 | 30 000 | 75 000 | 8 149 | 2 037 | 3 259 | 2 796 |
| 1.000 | 0,065 | 30 000 | 75 000 | 11,207 | 2 802 | 4 483 | 3 647 |
| 1.000 | 0,083 | 30 000 | 75 000 | 14 928 | 3 732 | 5 971 | 4 567 |
| 1.000 | 0,095 | 30 000 | 75 000 | 17 593 | 4 398 | 7,037 | 5 159 |
| 1.000 | 0,109 | 30 000 | 75 000 | 20 908 | 5,227 | 8,363 | 5,827 |
| 1.000 | 0,120 | 30 000 | 75 000 | 23 684 | 5 921 | 9 474 | 6 336 |
| 1.000 | 0,134 | 30 000 | 75 000 | 27 459 | 6 865 | 10 984 | 6 963 |
| 1.250 | 0,035 | 30 000 | 75 000 | 4 449 | 1,112 | 1,780 | 1,633 |
| 1.250 | 0,049 | 30 000 | 75 000 | 6 380 | 1 595 | 2 552 | 2260 |
| SS stačiakampio vamzdžio nuokrypiai |
Karštai baigti stačiakampiai vamzdeliai Leidžiami variantai:
| Nurodytas matmuo, išorinis skersmuo | Sienų storio ir išorinio skersmens santykis | Išorinis skersmuo | Iki 0,109 | Nuo 0,109 iki 0,172 | Virš 0,172 iki 0,203 | Daugiau nei 0,203 | Leidžiami kirpimo ilgio variantai | ||||||
| Virš | Po | Virš | Po | Virš | Po | Virš | Po | Virš | Po | Virš | Po | ||
| iki 3 ″ | Visas storis | 0,023 | 0,023 | 16.5 | 16.5 | 15 | 15 | 14 | 14 | 12.5 | 12.5 | 3/16 | 0 |
| 3 ″ iki> 5,5 ″ | Visas storis | 0,031 | 0,031 | 16.5 | 16.5 | 15 | 15 | 14 | 14 | 12.5 | 12.5 | 3/16 | 0 |
| 5,5 ″ iki> 8 ″ | Visas storis | 0,047 | 0,047 | 14 | 14 | 12.5 | 12.5 | 3/16 | 0 | ||||
| 8 ″ iki> 10,75 ″ | 5% ir daugiau | 0,047 | 0,047 | 12.5 | 12.5 | 3/16 | 0 | ||||||
| 10,75 ″ iki> 12,75 ″ | Mažiau nei 5% | 0,063 | 0,063 | 12.5 | 12.5 | 3/16 | 0 | ||||||
| Leidžiami šaltai Nerūdijančio plieno stačiakampiai vamzdeliai: |
| Išorinis skersmuo, in. | Išorinio skersmens tolerancija, IN. Per ir po | Ovališkumas dvigubas išorinio skersmens tolerancija, kai siena yra: | Sienų storis % | Leidžiami kirpimo ilgio variantai, in. | ||
| Virš | Po | Virš | Po | |||
| Iki 1/2 | 0,005 | Mažiau nei 0,015 colio. | 15 | 15 | 1/8 | 0 |
| 1/2-1-1/2. | 0,005 | Mažiau nei 0,065 colio. | 10 | 10 | 1/8 | 0 |
| 1 1/2 - 3 1/2, išskyrus | 0,010 | Mažiau nei 0,095 colio. | 10 | 10 | 3/16 | 0 |
| 3 1/2 - 5 1/2 atskirai | 0,015 | Mažiau nei 0,150 colio. | 10 | 10 | 3/16 | 0 |
| 5 1/2–8. | 0,030 | Mažiau nei 0,240 colio. | 10 | 10 | 3/16 | 0 |
| 8–8 5/8 išskyrus | 0,045 | Mažiau nei 0,300 colio. | 10 | 10 | 3/16 | 0 |
| 8 5/8–12 3/4 | 0,062 | Mažiau nei 0,350 colio. | 10 | 10 | 3/16 | 0 |
| Galimos SS stačiakampio vamzdžio atsargos: |
| Nerūdijančio plieno stačiakampio vamzdžio importuotojas | Ryškus stačiakampis nerūdijančio plieno vamzdžių tiekėjas ir gamintojas Kinijoje |
| Nerūdijančio plieno ryškiai atkaitintų stačiakampių vamzdžių tiekėjas ir gamintojas Kinijoje | Nuobodus stačiakampis „SSTUBE“ tiekėjas ir gamintojas Kinijoje |
| Nerūdijančio plieno besiūliai stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje | Nerūdijančio plieno stačiakampiai vamzdeliai maisto rūšims |
| Besiūliai SS stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje | Aukšto stačiakampio nerūdijančio plieno stačiakampio vamzdžio prekybininkas |
| Nerūdijančio plieno stačiakampio vamzdžių gamintojas Kinijoje | Nerūdijančio plieno suvirintas stačiakampio vamzdžio eksporteris |
| 304 Nerūdijančio plieno stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje | 316L nerūdijančio plieno stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje |
| Nerūdijančio plieno 201 stačiakampių vamzdžių tiekėjas ir gamintojas Kinijoje | Stačiakampis 316 Nerūdijančio plieno vamzdžių tiekėjas ir gamintojas Kinijoje |
| SS 202 stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje | Nerūdijančio plieno 304 / 304L stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje |
| SS stačiakampio vamzdžių tiekėjas ir gamintojas Kinijoje | 316 Nerūdijančio plieno stačiakampių vamzdžių tiekėjas ir gamintojas Kinijoje |
| Stačiakampis 304 nerūdijančio plieno vamzdžių tiekėjas ir gamintojas Kinijoje | 25 mm stačiakampis SS vamzdžių tiekėjas ir gamintojas Kinijoje |
| SS stačiakampių vamzdžių prekybininkas | 22 mm stačiakampis SS vamzdžių tiekėjas ir gamintojas Kinijoje |
| Aukštos kokybės nerūdijančio plieno stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje | 316 SS elektronangulinis vamzdžių tiekėjas ir gamintojas Kinijoje |
| SS stačiakampio vamzdžio importuotojas | ASTM / ASME SS stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje |
| Stačiakampis SS vamzdžių tiekėjas ir gamintojas Kinijoje | SS 304L stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje |
| Stačiakampis nerūdijančio plieno vamzdžių eksporteris | SS 316L stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje |
| Nerūdijančio plieno stačiakampių vamzdžių tiekėjas ir gamintojas Kinijoje | Nerūdijančio plieno suvirintas stačiakampio vamzdžio tiekėjas |
| SS suvirintas stačiakampio vamzdžio tiekėjas ir gamintojas Kinijoje | Nerūdijančio plieno besiūlis elektro stačiakampio vamzdžio eksporteris |
Nerūdijančio plieno stačiakampiai vamzdžiai atsargų tiekimas
- Nerūdijančio plieno stačiakampiai vamzdžiai cheminėms ir naftos chemininėms medžiagoms
- SS stačiakampis vamzdis, naudojamas energijos gamybai
- Nerūdijančio plieno stačiakampis vamzdis atsinaujinančiai energijai
- SS stačiakampiai vamzdeliai minkštimui ir popieriui
- SS stačiakampis vamzdis proceso vamzdynams
- Nerūdijančio plieno stačiakampio vamzdžio pritaikymai maistui ir gėrimams
- SS stačiakampis vamzdis, naudojamas aliejui ir dujoms
- Nerūdijančio plieno stačiakampio vamzdžio pritaikymai kasant
- SS stačiakampis vamzdis, naudojamas vandeniui/atliekoms
- Nerūdijančio plieno stačiakampio vamzdžio taikymas jūrų pramonei
