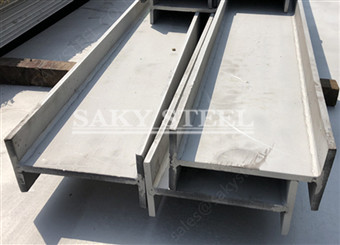

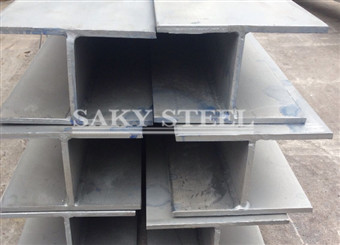

IH nosníková tyč z nerezové oceli
Krátký popis:
| Specifikacenerezová IH nosníková lišta: |
Specifikace:DIN 1025 / EN 10034
Stupeň:304, 304L, 316, 316L, 321
délka:6000, 6100 mm, 12000, 12100 mm a požadovaná délka
Technologie:Válcované za tepla, svařované
Povrchová úprava:Nakládaná, lesklá, leštěná, hrubě soustružená, povrchová úprava NO.4, matná povrchová úprava
Formulář :HI Beams
| HEB (IPB) |
DLE VÝROBY:DIN 1025 / EN 10034,
KVALITA OCELI: DIN 17100 / EN 10025
| HMOTNOST | ROZMĚRY | ΔΙΑΤΟΜΗ | ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ | ||||||||||||||||||||||
| kg/m | mm | cm2 | cm3 | ||||||||||||||||||||||
| h | b | s | t | F | Wx | Wy | |||||||||||||||||||
| 100 | 20 400 | 100 | 100 | 6,0 | 10,0 | 26,0 | 89,9 | 33,5 | |||||||||||||||||
| 120 | 26 700 | 120 | 120 | 6,5 | 11,0 | 34,0 | 144,0 | 52,9 | |||||||||||||||||
| 140 | 33 700 | 140 | 140 | 7,0 | 12,0 | 43,0 | 216,0 | 78,5 | |||||||||||||||||
| 160 | 42 600 | 160 | 160 | 8,0 | 13,0 | 54,3 | 311,0 | 111,0 | |||||||||||||||||
| 180 | 51 200 | 180 | 180 | 8,5 | 14,0 | 65,3 | 426,0 | 151,0 | |||||||||||||||||
| 200 | 61 300 | 200 | 200 | 9,0 | 15,0 | 78,1 | 570,0 | 200,0 | |||||||||||||||||
| 220 | 71 500 | 220 | 220 | 9,5 | 16,0 | 91,0 | 736,0 | 258,0 | |||||||||||||||||
| 240 | 83 200 | 240 | 240 | 10,0 | 17,0 | 106,0 | 938,0 | 327,0 | |||||||||||||||||
| 260 | 93 000 | 260 | 260 | 10,0 | 17,5 | 118,0 | 1150,0 | 395,0 | |||||||||||||||||
| 280 | 103 000 | 280 | 280 | 10,5 | 18,0 | 131,0 | 1380,0 | 471,0 | |||||||||||||||||
| 300 | 117 000 | 300 | 300 | 11,0 | 19,0 | 149,0 | 1680,0 | 571,0 | |||||||||||||||||
| 320 | 127 000 | 320 | 300 | 11,5 | 20,5 | 161,0 | 1930,0 | 616,0 | |||||||||||||||||
| 340 | 134 000 | 340 | 300 | 12,0 | 21,5 | 171,0 | 2160,0 | 646,0 | |||||||||||||||||
| 360 | 142 000 | 360 | 300 | 12,5 | 22,5 | 181,0 | 2400,0 | 676,0 | |||||||||||||||||
| 400 | 155 000 | 400 | 300 | 13,5 | 24,0 | 198,0 | 2880,0 | 721,0 | |||||||||||||||||
| 450 | 171 000 | 450 | 300 | 14,0 | 26,0 | 218,0 | 3550,0 | 781,0 | |||||||||||||||||
| 500 | 187 000 | 500 | 300 | 14,5 | 28,0 | 239,0 | 4290,0 | 842,0 | |||||||||||||||||
| 550 | 199 000 | 550 | 300 | 15,0 | 29,0 | 254,0 | 4970,0 | 872,0 | |||||||||||||||||
| 600 | 212 000 | 600 | 300 | 15,5 | 30,0 | 270,0 | 5700,0 | 902,0 | |||||||||||||||||
| 650 | 225 000 | 650 | 300 | 16,0 | 31,0 | 286,0 | 6480,0 | 932,0 | |||||||||||||||||
| 700 | 241 000 | 700 | 300 | 17,0 | 32,0 | 306,0 | 7340,0 | 963,0 | |||||||||||||||||
| 800 | 262 000 | 800 | 300 | 17,5 | 33,0 | 334,0 | 8980,0 | 994,0 | |||||||||||||||||
| 900 | 291 000 | 900 | 300 | 18,5 | 35,0 | 371,0 | 10980,0 | 1050,0 | |||||||||||||||||
| 1000 | 314 000 | 1000 | 300 | 19,0 | 36,0 | 400,0 | 12890,0 | 1090,0 | |||||||||||||||||
| HEA-IPBL: |
DLE VÝROBY: DIN 1025 / EN 10034,
KVALITA OCELI: DIN 17100 / EN 10025
| HMOTNOST | ROZMĚRY | ΔΙΑΤΟΜΗ | ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ | ||||||||||||||||||||||
| kg/m | mm | cm2 | cm3 | ||||||||||||||||||||||
| h | b | s | t | F | Wx | Wy | |||||||||||||||||||
| 100 | 16 700 | 96 | 100 | 5,0 | 8,0 | 21,2 | 72,8 | 26,8 | |||||||||||||||||
| 120 | 19 900 | 114 | 120 | 5,0 | 8,0 | 25,3 | 106,0 | 38,5 | |||||||||||||||||
| 140 | 24 700 | 133 | 140 | 5,5 | 8,5 | 31,4 | 155,0 | 55,6 | |||||||||||||||||
| 160 | 30 400 | 152 | 160 | 6,0 | 9,0 | 38,8 | 220,0 | 76,9 | |||||||||||||||||
| 180 | 35 500 | 171 | 180 | 6,0 | 9,5 | 45,3 | 294,0 | 103,9 | |||||||||||||||||
| 200 | 42 300 | 190 | 200 | 6,5 | 10,0 | 53,8 | 389,0 | 134,0 | |||||||||||||||||
| 220 | 50 500 | 210 | 220 | 7,0 | 11,0 | 64,3 | 515,0 | 178,0 | |||||||||||||||||
| 240 | 60 300 | 230 | 240 | 7,5 | 12,0 | 76,8 | 675,0 | 231,0 | |||||||||||||||||
| 260 | 68 200 | 250 | 260 | 7,5 | 12,5 | 86,8 | 836,0 | 282,0 | |||||||||||||||||
| 280 | 76 400 | 270 | 280 | 8,0 | 13,0 | 97,3 | 1010,0 | 340,0 | |||||||||||||||||
| 300 | 88 300 | 290 | 300 | 8,5 | 14,0 | 112,0 | 1260,0 | 421,0 | |||||||||||||||||
| 320 | 97 600 | 310 | 300 | 9,0 | 15,5 | 124,0 | 1480,0 | 466,0 | |||||||||||||||||
| 340 | 105 000 | 330 | 300 | 9,5 | 16,5 | 133,0 | 1680,0 | 496,0 | |||||||||||||||||
| 360 | 112 000 | 350 | 300 | 10,0 | 17,5 | 143,0 | 1890,0 | 526,0 | |||||||||||||||||
| 400 | 125 000 | 390 | 300 | 11,0 | 19,0 | 159,0 | 2310,0 | 571,0 | |||||||||||||||||
| 450 | 140 000 | 440 | 300 | 11,5 | 21,0 | 178,0 | 2900,0 | 631,0 | |||||||||||||||||
| 500 | 155 000 | 490 | 300 | 12,0 | 23,0 | 198,0 | 3550,0 | 691,0 | |||||||||||||||||
| 550 | 166 000 | 540 | 300 | 12,5 | 24,0 | 212,0 | 4150,0 | 721,0 | |||||||||||||||||
| 600 | 178 000 | 590 | 300 | 13,0 | 25,0 | 226,0 | 4790,0 | 751,0 | |||||||||||||||||
| 650 | 190 000 | 640 | 300 | 13,5 | 26,0 | 242,0 | 5470,0 | 782,0 | |||||||||||||||||
| 700 | 204 000 | 690 | 300 | 14,5 | 27,0 | 260,0 | 6240,0 | 812,0 | |||||||||||||||||
| 800 | 224 000 | 790 | 300 | 15,0 | 28,0 | 286,0 | 7680,0 | 843,0 | |||||||||||||||||
| 900 | 252 000 | 890 | 300 | 16,0 | 30,0 | 320,0 | 9480,0 | 903,0 | |||||||||||||||||
| 1000 | 272 000 | 990 | 300 | 16,5 | 31,0 | 347,0 | 11190,0 | 934,0 | |||||||||||||||||
| IPE NOSNÍKY |
DLE VÝROBY: DIN 1025 / EN 10034
KVALITA OCELI: DIN 17100 / EN 10025
| HMOTNOST | ROZMĚRY | ΔΙΑΤΟΜΗ | ΡΟΠΗ ΑΝΤΙΣΤΑΣΕΩΣ | ||||||||||||||||||||||
| kg/m | mm | cm2 | cm3 | ||||||||||||||||||||||
| h | b | s | t | F | Wx | Wy | |||||||||||||||||||
| 80 | 6 000 | 80 | 46 | 3,8 | 5,2 | 7,64 | 20,0 | 3,69 | |||||||||||||||||
| 100 | 8 100 | 100 | 55 | 4,1 | 5,7 | 10,30 | 34,2 | 5,79 | |||||||||||||||||
| 120 | 10 400 | 120 | 64 | 4,4 | 6,3 | 13,20 | 53,0 | 8,65 | |||||||||||||||||
| 140 | 12 900 | 140 | 73 | 4,7 | 6,9 | 16,40 | 77,3 | 12,30 | |||||||||||||||||
| 160 | 15 800 | 160 | 82 | 5,0 | 7,4 | 20,10 | 109,0 | 16,70 | |||||||||||||||||
| 180 | 18 800 | 180 | 91 | 5,3 | 8,0 | 23,90 | 146,0 | 22,20 | |||||||||||||||||
| 200 | 22 400 | 200 | 100 | 5,6 | 8,5 | 28,50 | 194,0 | 28,50 | |||||||||||||||||
| 220 | 26 200 | 220 | 110 | 5,9 | 9,2 | 33,40 | 252,0 | 37,30 | |||||||||||||||||
| 240 | 30 700 | 240 | 120 | 6,2 | 9,8 | 39,10 | 324,0 | 47,30 | |||||||||||||||||
| 270 | 36 100 | 270 | 135 | 6,6 | 10,2 | 45,90 | 429,0 | 62,20 | |||||||||||||||||
| 300 | 42 200 | 300 | 150 | 7,1 | 10,7 | 53,80 | 557,0 | 80,50 | |||||||||||||||||
| 330 | 49 100 | 330 | 160 | 7,5 | 11,5 | 62,60 | 713,0 | 98,50 | |||||||||||||||||
| 360 | 57 100 | 360 | 170 | 8,0 | 12,7 | 72,70 | 904,0 | 123,00 | |||||||||||||||||
| 400 | 66 300 | 400 | 180 | 8,6 | 13,5 | 84,50 | 1160,0 | 146,00 | |||||||||||||||||
| 450 | 77 600 | 450 | 190 | 9,4 | 14,6 | 98,80 | 1500,0 | 176,00 | |||||||||||||||||
| 500 | 90 700 | 500 | 200 | 10,2 | 16,0 | 116,00 | 1930,0 | 214,00 | |||||||||||||||||
| 550 | 106 000 | 550 | 210 | 11,1 | 17,2 | 134,00 | 2440,0 | 254,00 | |||||||||||||||||
| 600 | 122 000 | 600 | 220 | 12,0 | 19,0 | 156,00 | 3070,0 | 308,00 | |||||||||||||||||
| IPN: |
IPN Evropské standardní nosníky Sklon příruby: 14 %
| Sériová velikost 型号 | Hloubka X Šířka D X B | Jednotková hmotnost 单位重量 | Tloušťka 厚度 | Poloměr 半径 | |||||||||||||||||||||
| Web t | Příruba T | Kořen r1 | Špička r2 | ||||||||||||||||||||||
| mm | kg/m | mm | mm | mm | mm | ||||||||||||||||||||
| IPN 80 | 80 x 42 | 5,94 | 3.9 | 5.9 | 3.9 | 2.3 | |||||||||||||||||||
| IPN 100 | 100 x 50 | 8.34 | 4.5 | 6.8 | 4.5 | 2.7 | |||||||||||||||||||
| IPN 120 | 120 x 58 | 11.1 | 5.1 | 7.7 | 5.1 | 3.1 | |||||||||||||||||||
| IPN 140 | 140 x 66 | 14.3 | 5.7 | 8.6 | 5.7 | 3.4 | |||||||||||||||||||
| IPN 160 | 160 x 74 | 17.9 | 6.3 | 9.5 | 6.3 | 3.8 | |||||||||||||||||||
| IPN 180 | 180 x 82 | 21.9 | 6.9 | 10.4 | 6.9 | 4.1 | |||||||||||||||||||
| IPN 200 | 200 x 90 | 26.2 | 7.5 | 11.3 | 7.5 | 4.5 | |||||||||||||||||||
| IPN 220 | 220 x 98 | 31.1 | 8.1 | 12.2 | 8.1 | 4.9 | |||||||||||||||||||
| IPN 240 | 240 x 106 | 36.2 | 8.7 | 13.1 | 8.7 | 5.2 | |||||||||||||||||||
| IPN 260 | 260 x 113 | 41.9 | 9.4 | 14.1 | 9.4 | 5.6 | |||||||||||||||||||
| IPN 280 | 280 x 119 | 47,9 | 10.1 | 15.2 | 10.1 | 6.1 | |||||||||||||||||||
| IPN 300 | 300 x 125 | 54,2 | 10.8 | 16.2 | 10.8 | 6.5 | |||||||||||||||||||
| IPN 320 | 320 x 131 | 61,0 | 11.5 | 17.3 | 11.5 | 6.9 | |||||||||||||||||||
| IPN 340 | 340 x 137 | 68,0 | 12.2 | 18.3 | 12.2 | 7.3 | |||||||||||||||||||
| IPN 360 | 360 x 143 | 76,1 | 13 | 19.5 | 13 | 7.8 | |||||||||||||||||||
| IPN 380 | 380 x 149 | 84,0 | 13.7 | 20.5 | 13.7 | 8.2 | |||||||||||||||||||
| IPN 400 | 400 x 155 | 92,4 | 14.4 | 21.6 | 14.4 | 8.6 | |||||||||||||||||||
| IPN 450 | 450 x 170 | 115 | 16.2 | 24.3 | 16.2 | 9.7 | |||||||||||||||||||
| IPN 500 | 500 x 185 | 141 | 18 | 27 | 18 | 10.8 | |||||||||||||||||||
| IPN 550 | 550 x 200 | 166 | 19 | 30 | 19 | 11.9 | |||||||||||||||||||
| Obal: |
1. Balení je velmi důležité zejména v případě mezinárodních zásilek, kdy zásilka prochází různými kanály, aby dorazila do konečného místa určení, proto věnujeme zvláštní pozornost balení.
2. Saky Steel balí naše zboží mnoha způsoby na základě produktů. Naše produkty balíme několika způsoby, např.
Aplikace:
Nerezové IH nosníky, které vyrábí sakysteel, lze použít v potravinářských zařízeních, zejména při vaření piva, zpracování mléka a vinařství.Kuchyňské lavice, dřezy, žlaby, zařízení a spotřebiče.Architektonické obložení, zábradlí a obložení.Chemické nádoby, včetně přepravyTeplo Výměníky. Tkané nebo svařované síta pro těžbu, dobývání a filtraci vody. Závitové spojovací prvky.
